가공전용기 자동화라인

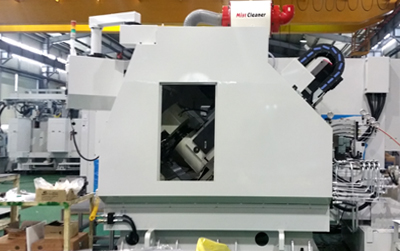

R-Cut MILLING MACHINE
특징
- 빠른 사이클 타임 실현 (Caliper Body 기준 22sec/EA)

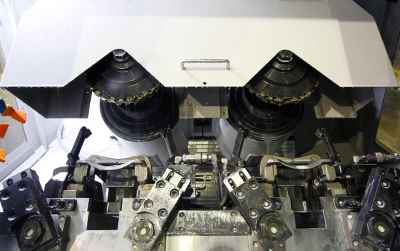

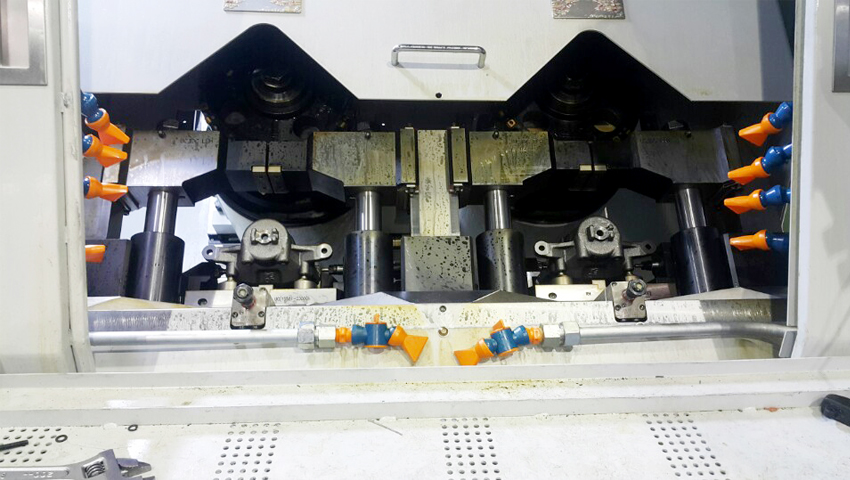

- SPINDLE HEAD 2축 과 FEED UNIT 1축으로 구성
- SPINDLE HEAD는 각 개별 제어
- SPINDLE 과 GEAR BOX 일체형으로 견고한 구조 설계

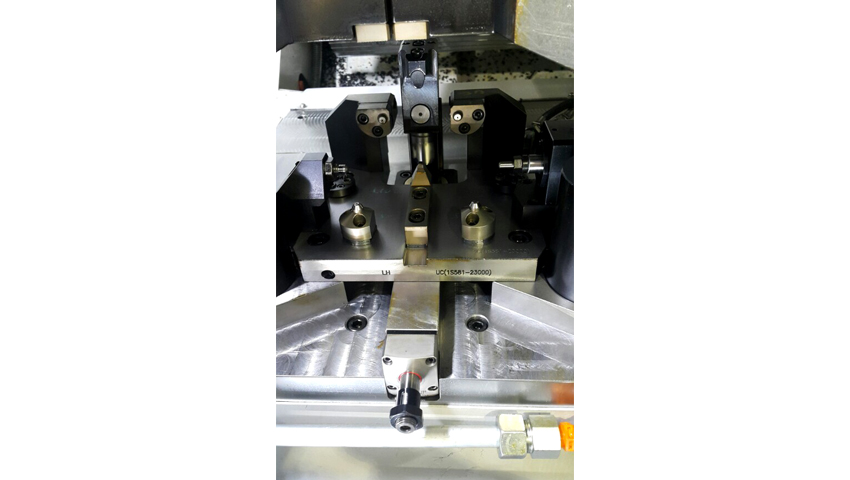

- JIG BASE 표준화로 인한 JIG 교체 용이

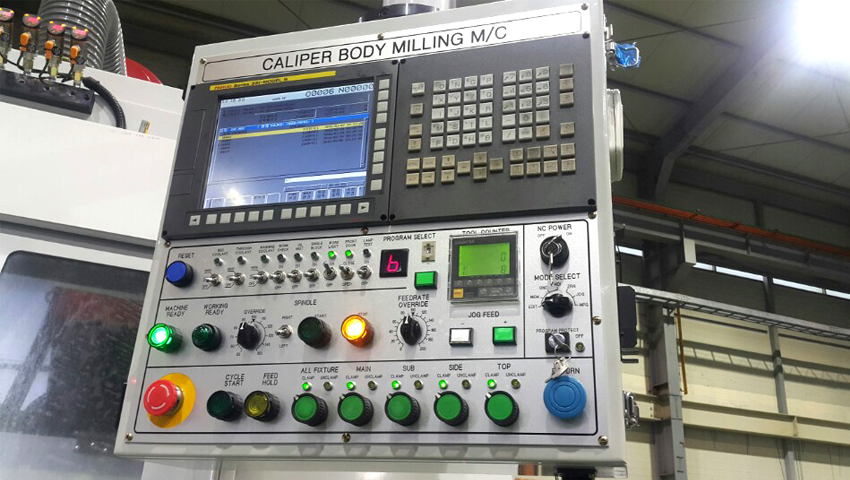

- NC 시스템 적용으로 프로그램 변경 용이 및 조작 간편화
일반사양
| 구분 | 항목 | 규격 |
| Feed | Unit Ass’y | GEM-100/300 |
| Servo Motor | A100/2500isB TA (11kW) | |
| Ball Screw | 1512-7-4013+1136 (Φ8010-T7) | |
| Coupling | A3-35/55S-62 (Disc Type) | |
| Balance Cylinder | CJT70-FA63C400B-ABD | |
| Slide Type | 타가이드 (GIB 조정형) | |
| Spindle | Head | GEM14.MSP18. 5.00.Z |
| Type | Helical Gear (4set) 기어비 6.1:1 | |
| Bearing (주축) | NN3028ASK.M.SP (Φ140) | |
| 140BTR10SDB.P4 (Φ140) | ||
| NN3024ASK.M.SP (Φ120) | ||
| Bearing (Idle축) | 32216 (Φ80) | |
| 32214 (Φ70) | ||
| 32218 (Φ90) | ||
| Servo Motor | Ail 18/7000 FL MI (18.5kW) | |
| Max. RPM | 450RPM |
적용분야
-
